윕스온(WIPSON) 특허검색과 데이터 시각화

-   목  차   -

1. 두 가지 특허검색 사이트
2. 윕스온( WIPSON) 검색 연산자
3. 검색식 작성 예시
4. AI검색
5. 스텝검색



  어느 날 기발한 생각이 떠올랐을 때, 이게 정말 기존에 없던 아이디어인지 확인하기 위해서는 특허 검색을 해보면 됩니다. 그리고 지식재산 수업을 들으면서 과제를 하거나 보고서를 작성할 때, 특허 검색 자료를 시각화해서 집어넣는다면 한층 퀄리티가 높아집니다.

  이 글에서는 특허검색 사이트, 특허검색 방법, 그리고 데이터 시각화 방법을 소개하고자 합니다.

​

1. 두 가지 특허검색 사이트





  특허검색을 할 수 있는 사이트는 대표적으로 두 가지가 있습니다.

  누구나 무료로 사용할 수 있는 키프리스(kipris)와 유로 서비스 윕스 온(WIPSON)입니다. 윕스온은 돈을 지불하고 사용하는 만큼 사용자 편의성이 최적화되어 있고 데이터 시각화도 가능하다는 장점이 있습니다. 일부 협약을 맺은 대학교의 학생은 학교 이메일 아이디를 활용하여 가입하고 무료로 이용할 수 있습니다. (ex. 성균관대학교..) 성균관대학교 WIPSON 가입 매뉴얼은 하단의 첨부자료에 있습니다.

​

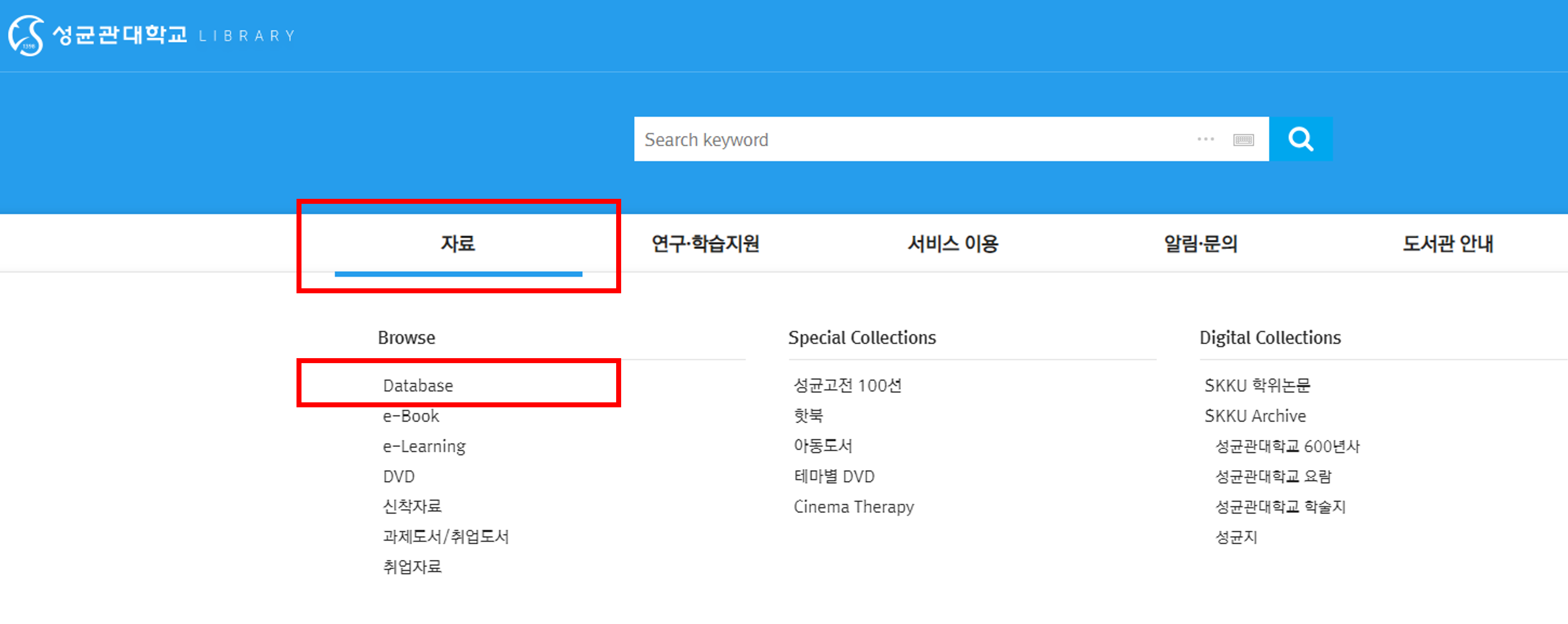

  성균관대학교 학생은 도서관 홈페이지를 통해 WIPSON에 접속하면 무료로 사용할 수 있습니다. (첨부자료에 있는 절차를 따라 회원가입을 먼저 해야 합니다) 접속 절차는 아래 사진으로 설명을 대신하겠습니다.

​



2. 윕스온(WIPSON) 검색 연산자



  본격적인 특허 검색에 앞서 검색식 작성에 사용되는 연산자를 정리하고, 이 글에서 사용할 검색식을 작성해보겠습니다.





  검색 연산자 중에 가장 많이 사용하는 건, and와 or, * 세 가지입니다. 그래서 지금부터 작성할 검색식도 이 세 가지 연산자만 사용하겠습니다.



3. 검색식 작성 예시



(1). 자동차 and 조향

  자동차 조향기술에 대한 검색을 하고 싶은 경우, '자동차'와 '조향' 두 가지 키워드를 모두 포함하는 특허를 검색해달라는 의미.

​

(2). (자동차 or 승용차) and (조향 or 조타)

  각각의 키워드 내에서 유의어를 or 조건으로 연결하여 검색 범위 확장. 예를 들어 '자동차 and 조향'으로만 검색식을 설정하는 경우 '승용차 조향'과 같은 유사한 선행특허가 존재하지만 검색 결과에서 누락될 수 있습니다. 따라서 각 키워드 안에서 최대한 다양한 유의어를 or 조건으로 연결해서 검색식을 만들게 됩니다.

  검색식 작성 시or 조건은 생략하고 띄어쓰기로 대체할 수 있습니다. 예를 들어 '(자동차 or 승용차)'는 '(자동차 승용차)'와 같은 결과를 도출합니다.

​

(3). (자동차 or 승용차 or motor*) and (조향 or 조타 or steer*)

  해외 특허도 함께 검색하는 경우 영어 단어도 포함시켜 검색식을 작성합니다. '*' 연산자는 뒤에 다른 단어가 붙더라도 모두 포함해달라는 의미입니다. 예를 들어 'steer*'는 steer, steering, steered 등의 단어를 모두 포함해서 검색하게 됩니다.

​

(4). (자동차 승용차 상용자 승합차 오토* 모토* 자가용 비이클 비클 차* car* motor* vehicle*) and (조향* 조타* 스티어* 스테어* 핸들* 선회* steer* RWS 4WS SbW 샤시* chassis* MDPS* 후륜조향)

  최종 완성된 검색식 예시.

​

※ RWS(Rear Wheel Steering), 4WS(4 Wheel Steering), SbW(Steer by Wire) : 조향 기술을 의미하는 용어들

​

  이제 완성된 검색식을 사용하여 검색을 시작해 보죠. AI검색과 스텝검색, 두 가지 방법으로 검색을 해보겠습니다.



4. AI검색





  검색종류를 AI 검색으로 선택하고 검색란에 앞서 작성했던 검색식을 넣고 '검색' 버튼을 눌렀을 때 나오는 화면입니다. 검색 결과를 시각화해서 다양한 그래프로 보여주고 있습니다.

​

  AI 검색에서는 찾고자 하는 기술에 관한 내용을 키워드를 활용한 검색식이나 문장으로 작성할 수 있습니다. 심지어 관련 내용을 포함하고 있는 파일을 업로드하여 검색할 수도 있습니다.

​

  확실하지는 않지만, AI 검색은 하나의 국가 내에서만 특허를 검색할 수 있는 것으로 판단됩니다. (후술 할 스텝 검색에서는 전 세계 특허를 한 번에 검색할 수 있습니다) 해당 예시는 한국에 있는 관련 특허만 검색한 결과입니다. 따라서 현대자동차가 압도적으로 많은 제1출원인으로 검색되는 것을 확인할 수 있습니다.

​

  검색 화면을 확대한 사진은 아래에 있습니다.

​



5. 스텝검색

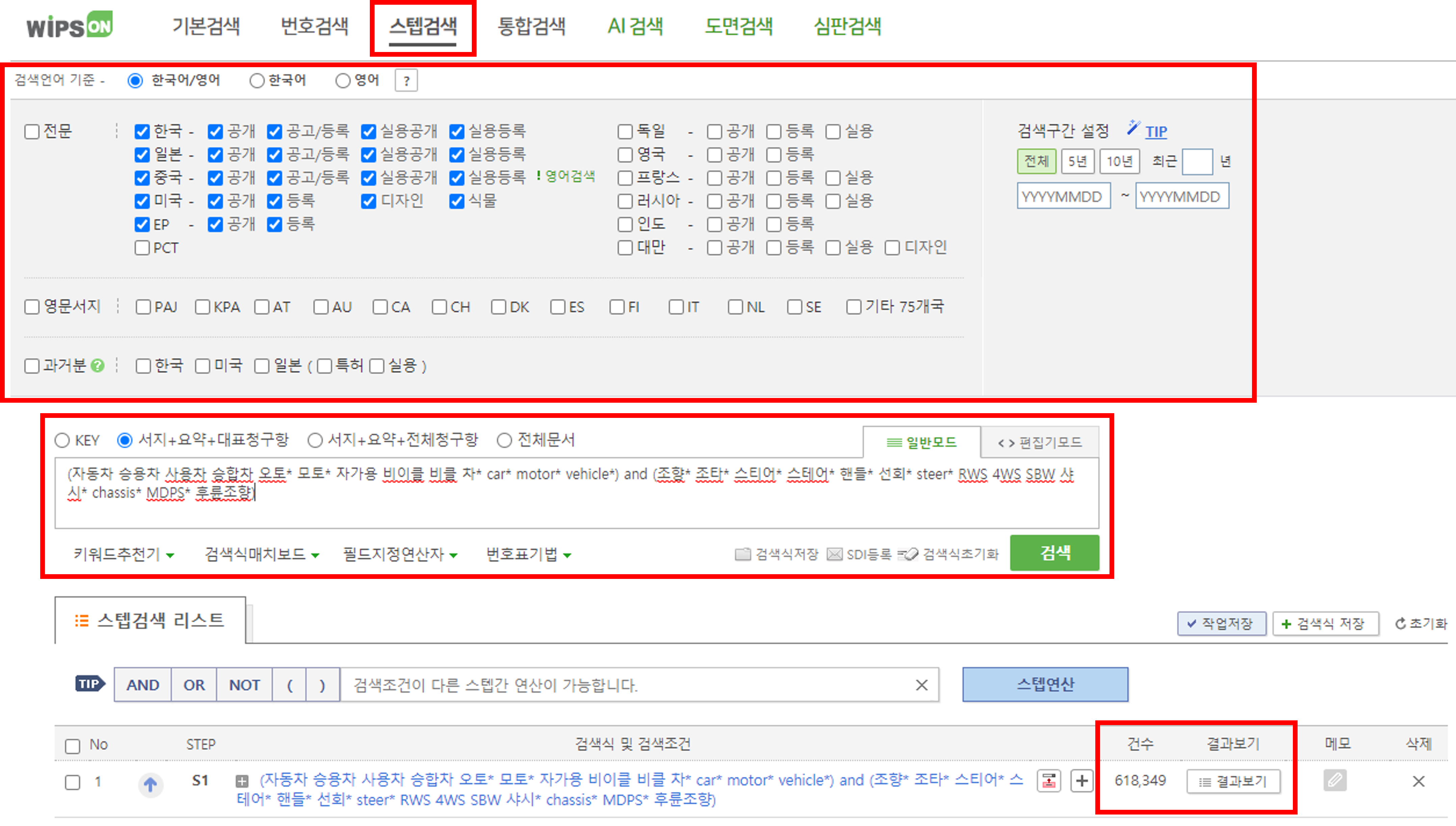

  검색종류를 스텝검색으로 설정하고 검색식을 집어넣습니다. 스텝검색에서는 검색할 국가와 기간을 설정하여 전 세계 특허를 한 번에 검색할 수 있습니다. 하단에 검색조건에 일치하는 결과의 건수가 나타납니다. 좌측의 '결과보기' 버튼 클릭 시 상세 정보를 확인할 수 있습니다. 결과보기 버튼을 누르면 아래 화면으로 이동하게 됩니다.





  좌측에 있는 검색결과 필터를 활용하면 검색 결과를 선택한 기준에 따라 시각화해서 보여줍니다. 그래프 모양 아이콘을 클릭하면 시각화 자료가 나타납니다. 해당 예시는 '국가'를 선택하여 국가별로 검색 결과가 어떻게 분포하고 있는지 보여주고 있습니다. 중국에서 자동차 조향장치에 관한 특허가 굉장히 많이 분포하고 있는 것을 확인할 수 있습니다. 윕스온에서는 아래와 같이 다양한 시각화 자료를 제공하고 있습니다.

​



  자동차 조향기술 특허가 2010년경부터 급격하게 증가하고 있는 모습을 확인할 수 있습니다.





※ 국제기술분류(IPC) : 관련 기술을 코드명으로 분류하여 특허를 관리하는 시스템. 상기 예시에서 가장 많은 결과로 나오고 있는 'B62D-005' 코드는 '동력 보조 또는 동력 구동되는 조향'을 의미하는 기술 코드입니다.

​

※ 한계점 : 검색 결과를 건수로만 표현하기 때문에 기술의 가치를 정확하게 반영하는데 한계가 있습니다. 예를 들어 소수의 특허를 보유하고 있더라도, 그 특허가 원천기술(핵심기술)인 경우가 있을 수 있습니다.



6. 마치며



  윕스온(WIPSON) 특허검색 사이트를 활용하여 선행특허를 찾아보고 데이터를 시각화해서 나타내는 방법에 대해 알아봤습니다. 각자 자신이 관심 있는 기술분야의 키워드를 활용하여 검색식을 작성하고 전 세계에 관련 특허가 얼마나 있는지 찾아볼 수 있으리라 생각합니다. 번뜩이는 아이디어가 생각났을 때 찾아보거나 과제·보고서의 퀄리티를 한 단계 높이기 위해 조사해볼 수 도 있을 것입니다. 무료 특허검색 사이트 키프리스도 있긴 하지만 윕스온이 더 편리하고 다양한 기능이 있기 때문에, 아마 키프리스 활용방법은 따로 소개하지 않을 것 같습니다. 이 글이 특허검색을 하고자 하는 분들께 도움이 됐기를 기원하겠습니다.
